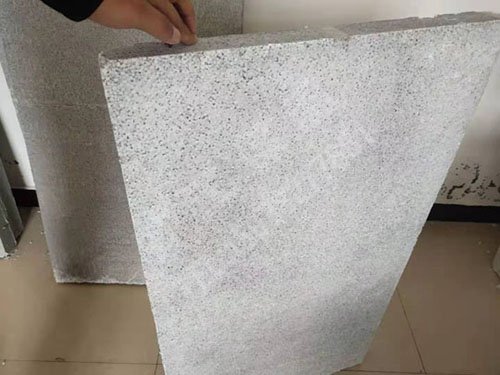

发泡水泥板经过长期发展和竞争，市场上常用发泡板配方基本定位，原材料种类基本确定。道理很简单，跟PVC材料相容性好的材料在用量合适的情况下肯定不会析出，只有跟PVC材料相容性不好的材料在用量超过临界值时才会析出，析出多了势必造成喷霜现象。



    硬脂酸、硬脂酸钙、60、316A是内润滑剂，尤其是316A分子中带有羟基等，相容性相对好，60是酯类润滑剂，相容性也较好，硬脂酸稍微有点特殊，温度低时主要以内润滑为主，用量多了或者高温状态下会部分转变为外润滑作用甚至析出，硬脂酸钙容易在设备表面形成一层膜层，时间长了容易结垢。







    PE蜡是高熔点外润滑剂，与PVC相容性差，高温下能在金属与发泡水泥板分子间形成一层膜，防止粘连。稳定剂是PVC必不可少的非常重要的助剂之一，现在的稳定剂大多是复合型稳定剂，为了降低成本，部分厂家在其内添加石蜡、多元醇等小分子物质，不仅与PVC相容性差，还很容易造成析出。



    发泡水泥板材常使用的助剂有铅盐/钙锌稳定剂，黄白发泡剂，发泡调节剂，硬脂酸，60，316A，PE蜡，硬脂酸钙，轻质碳酸钙等这些材料。发泡调节剂与PVC相容性好，能促进PVC熔融塑化，形成网络凝胶化结构，增光增亮，甚至减轻材料的析出。



    为避免析出的发生，我们可以采取以下措施，，多种润滑剂（低中高熔点，内外滑剂）搭配协调使用，互相补位，弥补不足；第二，在保证不粘模的情况下尽量减少外润滑剂用量，在保证流动性和塑化的情况下尽量减少内润滑剂的用量；第三，稳定剂的选用，尽量选择质优价高的；第四，添加少量超细二氧化硅会对析出有一定改善作用。
